LTC5541IUH#TRPBF/LTC5541IUH#PBF-ADI(亚德诺)-射频混合器 1.3GHz to 2.3GHz

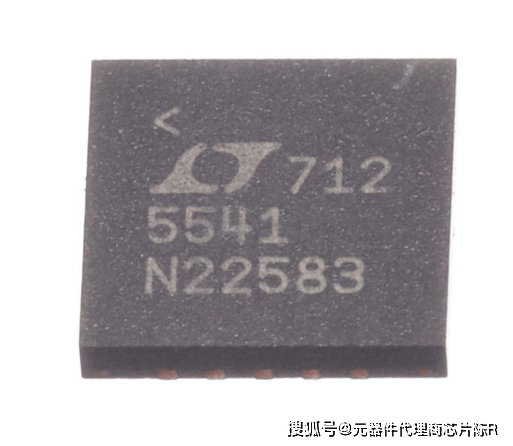

LTC5541IUH#TRPBF

LTC5541IUH#PBF

ADI(亚德诺)-射频混合器 1.3GHz to 2.3GHz

深圳现货，特价优势

V：13750491133

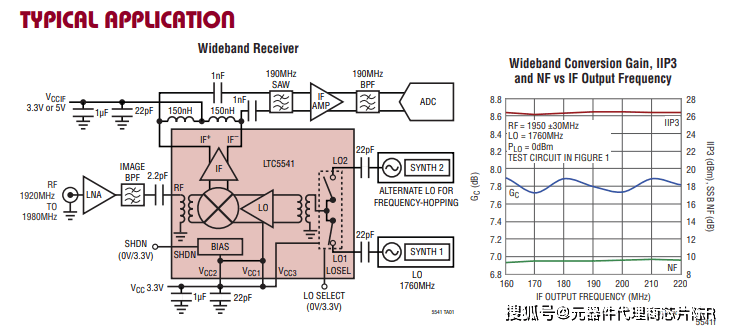

LTC®5541是覆盖600MHz至4GHz频率范围的高动态范围无源、高增益下变频混频器系列的一部分。LTC541针对1.3GHz至2.3GHz射频应用进行了优化。本振频率必须在1.4GHz到2.0GHz范围内才能获得最佳性能。典型的应用是具有1.7GHz到2.2GHz RF输入和低侧LO的LTE或W-CDMA接收机。然而，LTC541是为3.3V操作而设计的；中频放大器可以由5V供电，以获得最高的P1dB。具有快速切换功能的集成SPDT LO开关可接收两个有源LO信号，同时提供高隔离。LTC541的高转换增益和高动态扩展使有损中频滤波器能够在高选择性接收机设计中使用，同时最大限度地减少总解决方案成本、板空间和系统级变化。

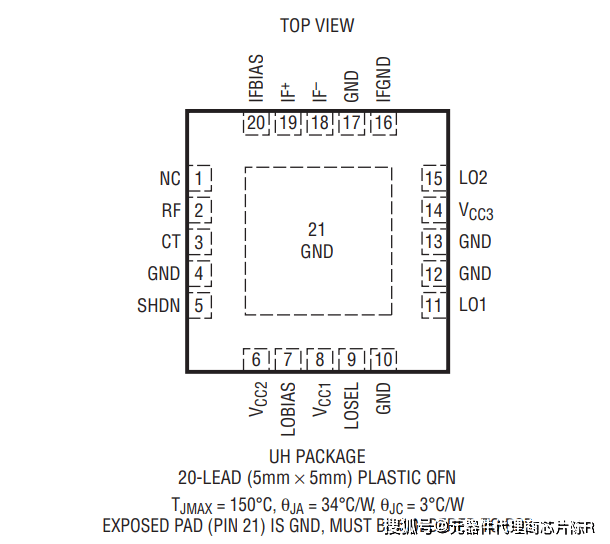

LTC541由高线性无源双平衡混频器核心、中频缓冲放大器、高速单刀双掷（SPDT）本振开关、本振缓冲放大器和偏置/关断电路组成。有关每个引脚功能的描述，请参见“框图”部分。RF和LO输入为单端。中频输出为差分输出。可以使用低端或高端LO注入。如图1所示，评估电路利用带通中频输出匹配和一个中频变压器来实现50Ω的单端中频输出。
